固体酸化物電解セル（SOEC）：高効率水素製造の可能性と材料上のボトルネック
高温（700～850℃）水電解による水素製造技術である固体酸化物電解セル（SOEC）は、水蒸気を直接電解したり、CO₂を効率的に変換したり、共電解によって合成ガスを生成したりすることができます。その理論的なエネルギー効率は、プロトン交換膜（PEM）電解やアルカリ電解技術よりも優れており、将来的に低コストで大規模なグリーン水素やグリーン炭化水素を生産するための重要な方向性となっています。しかし、材料の劣化や長期耐久性の問題により、その商業化は大きく阻害されています。本稿では、SOECの効率上の利点を分析し、そのコア材料における技術的なボトルネックを体系的に検討します。
I. 高温の利点：SOEC高効率の熱力学的および速度論的原理
SOECの高い効率は、「温度が高いほど反応が速くなる」という事実だけによるものではなく、高温が電気化学反応の熱力学的および速度論的条件を根本的に変化させることによるものである。
1. 熱力学的利点：電気エネルギー消費量の大幅な削減
水の分解に必要な総エネルギーは、ギブズ自由エネルギー変化（ΔG）と熱エネルギー項（TΔS）から構成される。
- 低温（例えば80℃）では、反応は主に電気エネルギーに依存し、ギブズ自由エネルギー変化（ΔG）が支配的な要因となる。
- 温度がSOECの動作範囲（700～850℃）まで上昇すると、反応に必要な電気エネルギーが大幅に減少し、利用可能な熱エネルギーの割合が著しく増加する。

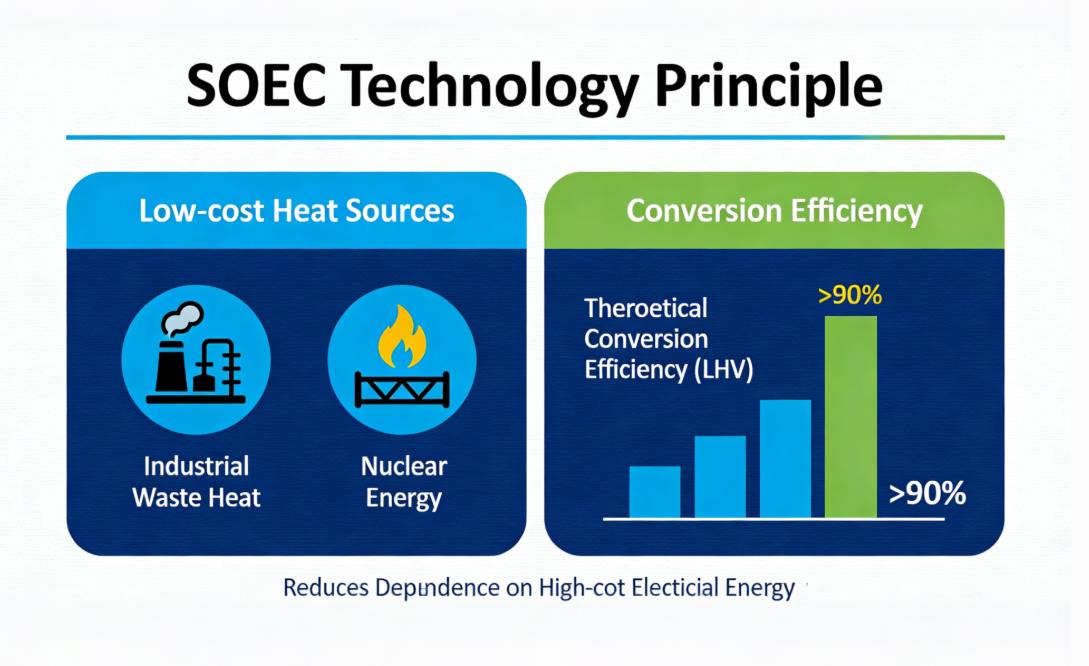

これは、SOECが産業廃熱や原子力エネルギーといった低コストの熱源を直接利用できることを意味し、それによって高コストの電気エネルギーへの依存度を低減できる。これが、SOECの高い電気から水素への変換効率の根幹となる原理であり、理論上の低位発熱量（LHV）変換効率は90%を超える。
2. 反応速度論的利点：貴金属触媒は不要

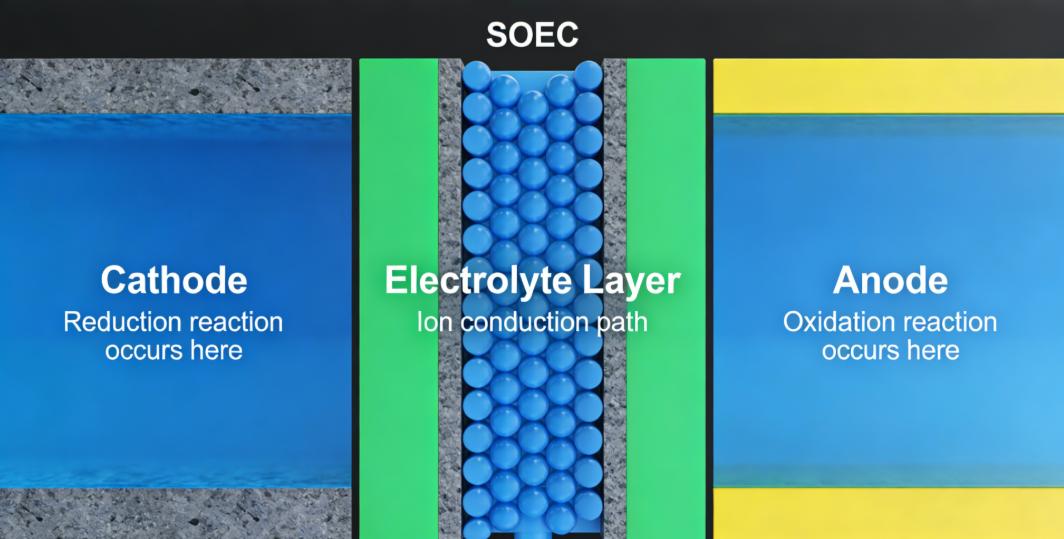

高温は、電荷移動、イオン伝導、表面反応など、すべての電気化学反応段階を著しく促進します。SOECのすべての主要構成要素は、優れた電気化学的性能を示します。
- 陰極（水素電極）：Ni-イットリア安定化ジルコニア（Ni-YSZ）サーメットは、優れた水素発生反応（HER）活性を有する。
- アノード（酸素電極）：ランタンストロンチウムマンガン酸塩（LSM）やランタンストロンチウムコバルトフェライト（LSCF）などのペロブスカイト酸化物は、高い酸素発生反応（OER）活性を示します。
- 電解質：イットリア安定化ジルコニア（YSZ）は、高温において十分な酸素イオン伝導率を有する。
コアアドバンテージ：このフルセルシステムは貴金属を一切必要とせず、材料コストが低く、触媒活性が高く、分極損失が低いという特長を備えています。
II．高温のデメリット：材料および界面の長期安定性の問題
高温は諸刃の剣である。電解効率を向上させる一方で、深刻な材料劣化や界面不安定性といった問題を引き起こし、低温電解技術と比較してSOECの長期的な劣化率がはるかに高くなる。
1. 酸素電極の劣化：故障の主な原因
酸素電極はSOECの中で最も劣化しやすい部品であり、その故障は主に以下の問題に起因します。
- ストロンチウム（Sr）の偏析と表面不動態化：LSCFなどのペロブスカイト材料中のストロンチウムは表面に移動し、活性部位を覆う絶縁層を形成し、電極抵抗の不可逆的な増加につながります。
- クロム（Cr）汚染：高温で合金相互接続部から揮発したクロム含有物質が酸素電極表面に堆積し、活性部位を汚染し、三相反応界面を遮断します。
- 相分離と構造崩壊：長期間の高温および高酸素分圧下では、一部のコバルト系ペロブスカイトは相転移または分解を起こし、材料の導電率の低下と構造の緩みにつながる。
2. 水素電極の微細構造劣化
Ni-YSZ水素電極は、電解モード、特に高電流密度において、性能劣化に関する複数の課題に直面する。
- Ni粒子の粗大化：Ni粒子は高温で凝集・成長し、その結果、電気化学的に活性な表面積（三相境界、TPB）が永久的に失われます。
- YSZ骨格の緻密化：長時間の高温によりYSZの焼結がさらに進行し、多孔性が低下してガス輸送が阻害される。
- ニッケル酸化リスク：高蒸気分圧下では、ニッケルが部分的に酸化されて絶縁性の酸化ニッケル（NiO）となり、電極の導電ネットワークを損傷する可能性があります。
3. 電解質および封止の安定性
画像： YSZ鋳造
YSZ電解質：化学的に安定しているが、熱サイクル中に微細な亀裂が生じやすく、イオン伝導性能が低下する。
- 封止材：850℃で数万時間にわたる長期的な封止を実現することは極めて困難です。ガラスまたはガラスセラミック製の封止材は、結晶化、脆化、および周囲材料との界面反応を起こしやすく、最終的にはセルガスの漏洩や全体の故障につながります。
4. インターコネクト腐食
- 合金製インターコネクトは、空気/酸素と湿潤水素の二重雰囲気環境で動作するため、酸化、クロムの揮発、および元素間拡散が発生しやすい。これらの問題は、電極接触抵抗の増加と機械的強度の低下につながり、またインターコネクトはクロム汚染の主な発生源となり、酸素電極の被毒を引き起こす。
III．劣化の肉眼的兆候と試験上の課題
上記の材料レベルの問題は、SOECシステムのマクロ的な性能の著しい低下に反映されており、具体的には以下のとおりである。
- 持続的かつ加速的な電圧上昇：初期段階では線形的な劣化傾向が見られるが、後期段階では界面劣化の悪化により加速的な劣化に移行する可能性がある。
- 内部抵抗の包括的な増加：電気化学インピーダンス分光法（EIS）により検出され、酸素電極分極抵抗、電解質オーム抵抗、および水素電極抵抗がすべてさまざまな程度で増加します。
- 不可逆的なシステム性能劣化：材料や界面の損傷は永久的であり、従来の手段では初期のセル性能を回復することはできない。
SOECの耐久性試験には大きな課題があります。実験室での数千時間の定常状態試験では、実際の運転条件下における熱サイクル、負荷サイクル、ガス組成の変化などの要因によって引き起こされる相乗的な劣化効果を完全にシミュレートすることはできず、したがってセルの実際の耐久性を完全に反映することはできません。
IV．ボトルネックを打破するための現在の研究方向
材料およびシステムの安定性における上記のボトルネックに対処するため、世界的な研究は2つの主要な方向性に焦点を当てています。 材料革新そして システム設計の最適化。
1. 耐劣化性酸素電極材料の開発
ソース： DRON鋳造機
- Srフリー/低Srペロブスカイト材料：プラセオジムバリウムコバルト酸化物（PrBaCo₂O₅₊δ、PBC）やガドリニウムバリウムコバルト酸化物（GdBaCo₂O₅₊δ）などのダブルペロブスカイト材料は、原料からのSrの分離を回避します。
- 表面改質および機能層設計：従来のLSCF電極の表面に超薄型保護層（例えば、二酸化セリウムCeO₂、四酸化コバルトCo₃O₄）を形成し、Srの偏析およびCrの析出を抑制する。
- 高活性かつ高安定性の複合材料：イオン伝導体（例えば、ガドリニウムドープ酸化セリウムGDC）と電子伝導体を組み合わせることで、電極の電気化学的活性と構造的安定性のバランスを取る。
2. 水素電極の微細構造と安定性の向上
- ナノ構造固定技術：ニッケルナノ粒子を安定した酸化物骨格に固定することで、高温下での移動や粗大化を抑制する。
- 代替水素電極材料の開発：Ni-GDCなどの電子・イオン混合導体や全セラミック水素電極を研究し、Ni粒子の粗大化という問題を根本的に解決する。
3. システムレベルの最適化戦略
- 適度な運転：運転温度を700～750℃に適切に下げることで、効率はわずかに低下するものの、材料劣化の速度論的プロセスを大幅に遅らせることができます。
- ガス組成の最適化：水素電極の過剰な酸化を避けるために蒸気分圧を精密に制御する。クロムの揮発を防ぐために合金相互接続部に保護コーティング（例えば、マンガンコバルトスピネルMnCo₂O₄コーティング）を施す。
- インテリジェント制御戦略：急激な温度変化や負荷変化によってセルにかかる熱機械的ストレスを軽減するために、穏やかな起動・停止および負荷変化手順を設計する。
固体酸化物電解セル（SOEC）は、高温による効率向上を追求することで、水素製造のための水電解の究極的な発展方向を示しており、その優れた理論性能は非常に魅力的です。しかしながら、「高効率な実験室レベルの実証」と「信頼性の高い発電所レベルの運転」の間には、材料固有の劣化や界面の不安定性によって生じる大きな技術的ギャップが存在します。酸素電極の被毒、水素電極の粗大化、シール不良などは、高温環境下でSOEC材料に課せられる厳しい試練です。
現在、SOEC技術の開発は、単に最高効率を追求することから、以下の重要なバランスを見つけることへと移行している。 効率性、寿命、コスト突破口を開くには、原子レベルでの材料劣化メカニズムを理解し、新世代の耐劣化材料を設計するとともに、システムエンジニアリングの手法を用いて、これらの精密かつ繊細なセラミック部品にとって「穏やかで安定した」動作環境を作り出すことが必要となる。
材料の耐久性というボトルネックを体系的に克服することによってのみ、SOECによる高効率水素製造の構想は、高温炉から産業応用へと真に移行し、将来のゼロカーボンエネルギーシステムの確固たる一部となることができる。この高温水素製造革命の後半は、材料科学における厳しい戦いとなる運命にある。
