陰イオン交換膜（AEM）
スウェーデンのルンド大学のパトリック・ヤナッシュ教授は、 陰イオン交換膜（AEM）。彼の研究は、クリーンエネルギーの変換と貯蔵における主要な課題に対処するための新しい高分子電解質材料の設計に焦点を当てています。ポリ（アリールピペリジニウム、PAP）をベースとした陰イオン交換膜に関する彼の先駆的な研究（Adv. Funct. Mater., 2018, 28, 17027）は、近年の陰イオン交換膜に関する研究の急増につながり、アルカリ膜燃料電池および電解槽技術の開発に新たな推進力をもたらしました。
以下は、ヤナッシュ教授による、ポリテトラフェニルピペリジニウム系陰イオン交換膜の特性に対する主鎖剛性の影響に関する最近の論文です（Adv. Energy Mater. 2025, 15, 2402869）。

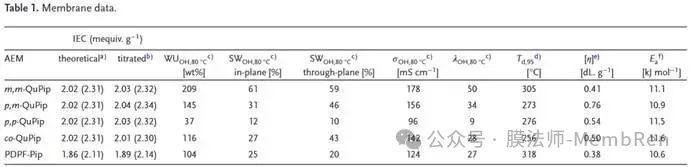

全文要約: ポリ(アリールピペリジニウム)は、高い化学的安定性と水酸化物イオン伝導性のため、アルカリ膜燃料電池や水電解装置用の魅力的な陰イオン交換膜(AEM)です。本論文では、エーテル基とフッ素基を持たない水酸化物イオン伝導性ポリ(テトラフェニルピペリジニウム)膜を合成しました。これらの膜は、イオン交換容量(IEC)は非常に似ていますが、テトラフェニルユニットのメタ結合とパラ結合の比率が異なります。主鎖の柔軟性(すなわち、メタ結合比率の増加)が増加すると、AEMのイオン凝集、吸水容量、および水酸化物イオン伝導性が徐々に向上します。80℃では、パラ、パラおよびメタ、メタテトラフェニルユニットを含むAEMの伝導率はそれぞれ96および178 mS cm⁻¹に達し、吸水率はそれぞれ37%および209%でした。アルカリ安定性の評価では、高いアルカリ安定性が示され、これは主鎖の柔軟性の増加とともに増加します。極限条件下では、カチオンの損失は鎖の剛性の増加に伴って増加し、主にホフマンβ脱離反応によるものですが、求核メチル置換反応もそれに伴って増加します。テトラフェニルモノマーの共重合により、対応するホモポリマー間の特性を得ることができます。結論として、本研究は、テトラフェニルモノマーの配置を効率的に制御することで、高アルカリ安定性AEMの鎖の柔軟性を調整でき、膜のイオン含有量を変えることなく、吸水率とイオン伝導率を広範囲に制御できることを実証しています。
1.モノマーおよびポリマーの合成
本研究は、テトラフェニルモノマーの配置がAEMの特性に及ぼす影響を調査することを目的としている。ベンゼン環の結合様式が異なる3種類のテトラフェニル異性体（すなわち、パラ-パラ、パラ-メタ、メタ-メタ）を酸触媒重合により合成した（図1）。さらに、テトラフェニルモノマーDMDPFも研究対象に含めた。これは、その中心にある直交融合三環式構造がテトラフェニルモノマーに関連する特性にどのように影響するかを調べることに関心があるためである。DMDPF構造は剛直でテトラフェニル化合物に匹敵するが、2つのメチル基の存在により、PDPF-PipのIEC値はx,x-QuPipシリーズポリマーと比較してわずかに低くなる。

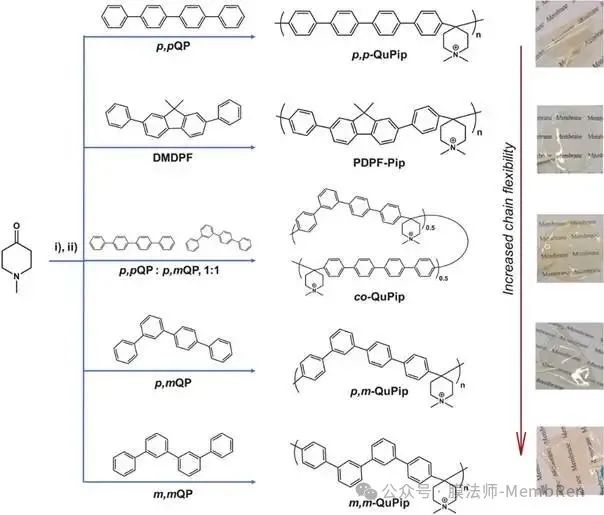

スキーム1. ポリヒドロキシアルキル化および四級化によるポリ(テトラフェニルピペリジニウム)の合成経路（上から下に向かって柔軟性が増す）。
2.相分離形態
臭化物形態の乾燥AEMの形態学的微細構造を小角X線散乱（SAXS）測定によって調べた。図1の散乱スペクトルに示すように、すべてのテトラフェニルAEMの散乱強度レベルは非常に近いが、鎖の柔軟性の増加に伴ってわずかに増加する。

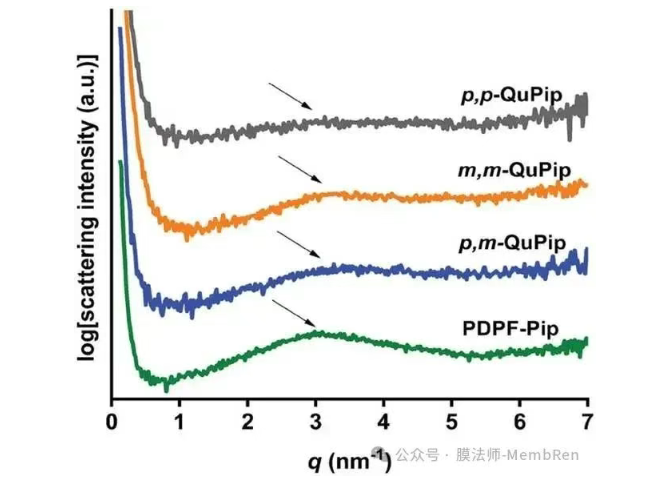

図1 臭化物形態の乾燥AEMのSAXSパターン。
機械的特性を図に示します
2. ポリマー鎖の構造と柔軟性は、AEMの機械的特性に大きな影響を与える。テトラフェニルAEMは、鎖の柔軟性が高まるにつれて柔らかくなる。

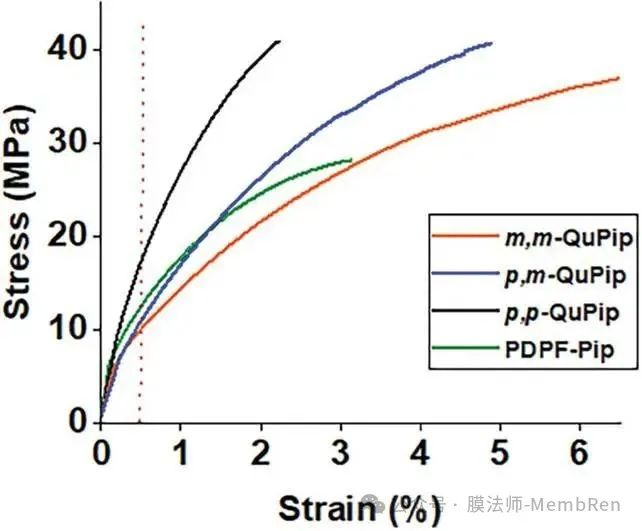

図2 30℃における乾燥状態のAEMの応力-ひずみデータ。
DRON研究所
装置製造サンプル：AEM
製品幅：600mm、厚さ：80μm
先端材料科学の分野、特に陰イオン交換膜（AEM）の開発において
パトリック・ヤナッシュ教授の研究チームが研究したポリ（テトラフェニルピペリジニウム）系システムと同様に、膜製造の品質は研究の妥当性と産業規模での拡張性を直接左右する。 ドローン鋳造機密閉処理環境、超高清浄度、比類のない均一性精度という、厳格な国際研究基準に合致する3つの重要な側面において卓越した性能を発揮する、極めて重要なツールとして際立っている。
密閉型処理：外部干渉に対するシールド
AEM膜、特にヤナッシュの研究で検討されたような鎖の柔軟性を調整したAEM膜は、環境要因（水分、塵埃、空気中の汚染物質など）に非常に敏感であり、これらの要因によって微細構造が歪み、水酸化物伝導率やアルカリ安定性といった重要な特性が変化する可能性があります。DRONのキャスティングシステムは、精密な雰囲気制御が可能な完全密閉型チャンバーを備えており、ポリマー溶液と外部要素との意図しない相互作用を排除します。
均一性と精度：ミクロン単位が性能を決定づける
ヤナッシュ氏のチームは、モノマー結合比によって決まる膜構造の微妙な変化が、吸水率（37%～209%）や導電率（80℃で96～178 mS cm⁻¹）などの特性に大きな影響を与えることを強調しています。DRONの精密エンジニアリングにより、膜表面全体で±1 μm以内の厚さ均一性が実現されており、これは異性体AEMを比較する際の重要な要素です。 ドクター・ブレイド このシステムは、リアルタイムレーザー膜厚モニタリングと組み合わせることで、ポリマー溶液の粘度のわずかな変動（鎖の柔軟性の違いに伴ってよく見られる）さえも補正し、その結果、性能差が製造上のばらつきではなく分子設計に起因する膜が得られる。この精度は、構造パラメータ（例えば、メタ結合比）と機能的結果を相関させる上で不可欠である。
AEMテクノロジーの限界を押し広げるグローバルな研究者にとって、 ドローン鋳造機これは単なる装置ではなく、科学的な厳密さへの揺るぎない取り組みです。密閉処理、超高純度、そして均一性の精度を極めることで、国際的な検証に耐えうるデータの生成を可能にし、アルカリ燃料電池や電解槽における画期的な技術革新を加速させ、実験室レベルのイノベーションと産業界における卓越性との間のギャップを埋めます。
